OSI 7계층

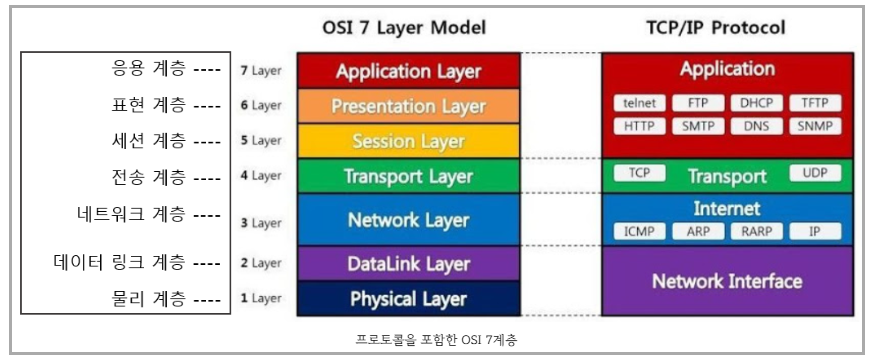

OSI 7계층은 네트워크에서 통신이 일어나는 과정을 7단계로 나눈 것을 말한다.

네트워크간의 호환을 위해 OSI 7계층이라는 표준 네트워크 모델을 만들었다.



OSI 7계층로 정의한 이유는 통신이 일어나는 과정을 단계별로 파악하기 위함과 통신 과정 중에 특정한 곳에 이상이 생길 경우에 다른 단계의 장비 및 소프트웨어 등을 건드리지 않고 통신 장애를 일으킨 단계에서 해결할 수 있기 때문





1 계층 물리 계층

-실제 장치를 연결하기 위한 전기적 및 물리적 세부 사항을 정의한 계층

인터넷 케이블, 라우터 스위치 등의 전기적 신호가 물리적인 장치에 의해 왔다 갔다(통신)하는 계층

이 계층에서는 단지 데이터를 전달만 할 뿐 전송하려는 데이터가 무엇이지, 어떤 에러가 있는지 등에는 전혀 신경쓰지 않고 데이터 전기적인 신호를 변환해서 주고 받는 기능만 할 뿐



2 계층 데이터 링크 계층

-장치간 신호를 전달하는 물리계층을 이용하여 네트워크 상의 주변 장치들 간의 데이터를 전송하는 역할

물리계층을 통해 송수신되는 정보의 오류와 흐름을 관리 안전한 정보의 전달을 수행

맥 주소를 가지고 통신하게 된다

두 지점(장치)간의 신뢰성 있는 전송을 보장하기 위한 계층

데이터 링크 계층에서 전송된은 단위를 프레임이라고 하고 대표적인 장비로는 브리지, 스위치 등



3 계층 네트워크 계층

-네트워크 계층은 여러 개의 노드를 거칠 때 마다 경로를 찾아주는 역할을 하는 계층

다양한 길이의 데이터를 네트워크를 통해 전달하고, 그 과정에서 전송 계층이 요구하는 서비스 품질을 제공하기 위한 기능적, 절차적 수단을 제공

경로를 선택하고, 주소를 정하고, 경로에 따라 패킷을 전달

대표적인 장비로는 라우터가 있다. 2계층의 장비중 스위치라는 장비에 라우팅 기능을 장착한 Layer3 스위치도 존재

네트워크 계층은 라우팅, 흐름제어, 세그멘테이션, 오류제어, 인터네트워킹 등을 수행

라우터라는 장비가 이 계층에서 동작하고 해당 계층에서 동작하는 스위치도 있다.
